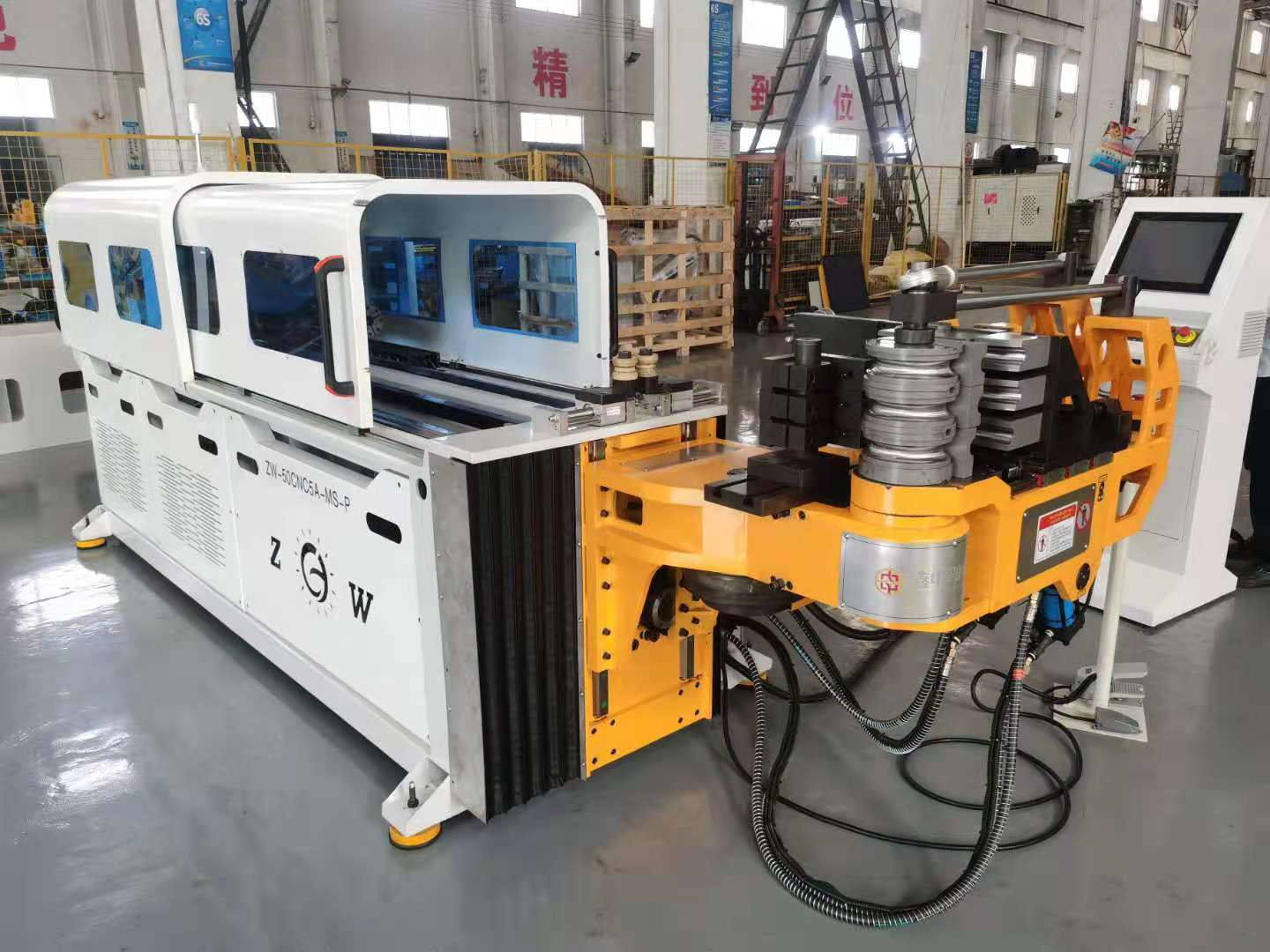

50型5軸多層模三維數控彎管機
彎管精度：±0.05
轉角精度：±0.05
送料精度：±0.05
C軸采用RV減速機，齒輪傳動，高精度
工控機控制
一、50CNC5A-MS三維數控自動彎管機技術參數
| z大適用碳鋼管材彎曲半徑2D為例 | ￠50×3t | |
| *z大穿芯長度 | 3600mm | |
| *z大送料行程 | 2400mm | |
| 送料方式 | 直送或夾送 | |
| *z大彎曲半徑 | 240mm | |
| z大彎曲角度 | 190° | |
| 每管件可設定管數 | 100彎 | |
| 工作速度 | 彎管速度 | Max.100度/秒 |
| 轉管速度 | Max.180度/秒 | |
| 送料速度 | Max.400mm/秒 | |
| 精度 | 彎管精度 | ±0.05° |
| 轉管精度 | ±0.05° | |
| 送料精度 | ±0.1mm | |
| 資料輸入方式 | 坐標值（XYZ)或工作值（Y.B.C) | |
| 油壓電機馬力 | 7.5HP | |
| 機器毛重量 | 25000kg | |
| 機器尺寸L.W.H(mm) | 4600×1500×1500 | |
二、50CNC5A-MS三維數控自動彎管機主要外購件清單
| 零件名稱 | 廠牌/產地 |
| 控制器PLC | 三菱(MITSUBISHI)+PC BASE人機熒幕 |
| 工控 | 研華/臺灣 |
| 彎管伺服馬達 | 三菱/日本 |
| 送料電器伺服馬達 | 三菱/日本 |
| 轉管電器伺服馬達 | 三菱/日本 |
| 左右位移伺服馬達 | 三菱/日本 |
| 移模伺服馬達 | 三菱/日本 |
| 光電開關 | 歐姆龍 |
| 行星減速機 | 多摩川 |
| 主軸減速機 | 日本/村田 |
| 軸承 | 日本NSK |
| 高壓油管 | 聯輝 |
| 油壓電磁閥 | 日本 |
| 油壓泵浦 | 海特克/臺灣 |
| I/O輸出輸入板 | 自制 |
